Medidor de agua ultrasónico de tamaño doméstico

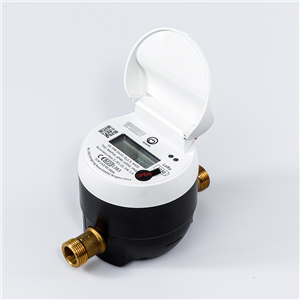

MEDIDOR DE AGUA DOMÉSTICA ULTRASONICO
NWM UL-DW
INTRODUCCIÓN
NWM UL-DW es el medidor de agua ultrasónico estático cubierto desde Dn15 a Dn40 para aplicaciones domésticas y comerciales, su diseño robusto garantiza una precisión confiable y duradera y admite soluciones IoT inteligentes completas.
CARACTERISTICAS
1Partes no móviles
Partes no móviles que permiten una vida útil más confiable y prolongada; pérdida de presión más baja;
2Alta precisión
Alta precisión, no afectado por arena, sólidos en suspensión o bolsas de aire;
3Detección de flujo inverso
Puede detectar flujo directo e inverso.
4Batería de larga duración
10 años de duración de la batería, mayor resistencia
5Comunicación
AMR listo para comunicación por cable o inalámbrica
6IP 68
Clase de protección ambiental IP 68
DIMENSIÓN
| Tamaño | día 15 | Dn20 | Dn25 | Dn32 | Dn40 |
| L | 130/165 | 130/154/190 | 225/260 | 225/260 | 245/300 |
| L1 | 244/259 | 234/258/294 | 345/380 | 349/380 | 331/386 |
| D | G3/4B | G1B | G1-1/4B | G1-1/2B | G2B |
| d | R1/2 | R3/4 | R1 | R1-1/4 | R1-1/2 |
| H | 123 | 123 | 152 | 152 | 152 |
L1: la longitud del medidor de agua con conexión
METROLOGÍA
| DN | milímetro | 15 | 20 | 25 | 32 | 40 |
| R | q3/Q1 | 250 | 250 | 250 | 250 | 250 |
| q4 | metro3/ hora | 3.125 | 5 | 7.875 | 12.5 | 20 |
| q3 | metro3/ hora | 2.5 | 4 | 6.3 | 10 | 16 |
| q2 | l/h | 16 | 25 | 40 | 64 | 102 |
| q1 | l/h | 10 | 16 | 25 | 40 | 64 |
| Caudal inicial | l/h | <4 | <4 | <4 | <8 | <11 |
| máx. lectura | metro3 | 99 999.999 | ||||
| mín. lectura | litro | 0.1 | ||||
| mín. lectura (calibración) | litro | 0.0001 | ||||
(Para Q3 y R diferentes, póngase en contacto con NWM).
DATOS TÉCNICOS PRINCIPALES
| máx. presión | MAPA16 | Posición de instalación | Cualquier posición |
| máx. la temperatura | T30 / T50 | Clase climática y EMC | (B/A)(E1,M1) |
| Interfaz de pantalla | Caudal instantáneo, Caudal acumulado, Señal inalámbrica Estado de funcionamiento, Detección de caudal inverso... | ||
| Puerto de comunicación | Óptica (rayos infrarrojos), M-Bus, Pulse Raido Frequency, LoRa, NB-IoT... | ||
DISEÑO DE LA CARA DEL DIAL
MENÚ DE VISUALIZACIÓN
INSTALACIÓN
Sugiera instalar el medidor de agua UL-DW en U5 D3 (tubería recta antes del medidor de agua en 5D, después del medidor de agua en 3D); El flujo de agua debe estar en la misma dirección que la flecha en la caja principal del medidor de agua; si se instala horizontalmente (o verticalmente), la superficie del medidor de agua debe mirar hacia arriba (o hacia adelante) y no puede tener ninguna desviación del eje de salida del medidor de agua; El lugar de instalación debe protegerse de la luz solar, la congelación, la contaminación y el agua ahogada para facilitar su extracción y no puede instalarse cerca de la entrada y salida de la bomba; Enjuague bien la tubería para eliminar todas las impurezas antes de instalar el medidor de agua; El medidor de agua y la tubería deben estar conectados mediante tubería, juntas de sellado y tuercas de conexión (las conexiones).
ERROR DE PERMISO MÁXIMO
Desde Q1 inclusive hasta pero excluyendo Q2 es ± 2% para T30 (Desde Q1 inclusive hasta pero excluyendo Q2 es ± 3% para T50); Desde Q2 inclusive hasta Q4 inclusive es ± 5%;
PÉRDIDA DE PRESIÓN
ESQUEMA DEL SISTEMA
